Обзор Wacom Cintiq 24HD Touch (DTH-2400)
Устройства компании Wacom давно любимы многими художниками, фотографами и людьми прочих творческих профессий про- и любительского уровня. В ассортименте продукции японского производителя каждый может подобрать себе рабочий инструмент по душе:
любители могут обратить свое внимание на новые любительские Intuos, профессионалы могут купить графические планшеты Intuos Pro. А как же популярные интерактивные планшеты Wacom Cintiq? Кому подойдут они?
Линейка Wacom Cintiq была создана для точной профессиональной работы на высоком уровне. От всех остальных устройств Ваком, Синтики отличаются ещё большей точностью работы, что особо чувствуется при обтравке, рисовании сложных кривых и пр. Кроме того, они единственные в своем роде полностью имитируют работу с холстом – пользователь рисует прямо на мониторе, используя самые различные инструменты, включая уникальный фирменный аэрограф. Они обеспечивают тонкую интуитивную работу с интерфейсом редактора, в особенности самая новая модель Wacom Cintiq 24HD Touch, о которой мы сегодня и поговорим.
Что такое Wacom Cintiq 24HD Touch

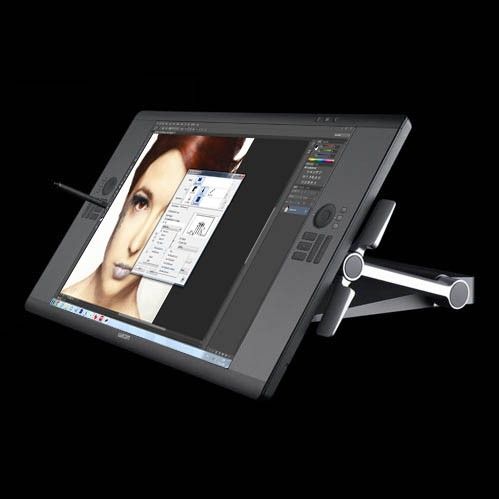

Монитор-планшет Wacom Cintiq 24HD Touch это флагман компании Ваком, появившийся на свет в 2013 году. Он стал логическим продолжением популярного устройства 2012 года Cintiq 24HD, которое инженеры японского бренда доработали и улучшили в соответствии с пожеланиями своих пользователей. Апгрейд в основном коснулся трех параметров:- новинка получила touch-панель. Теперь сенсорный дисплей устройства воспринимает и отслеживает движение пальцев, а не только электронного пера. Примечательно, что работать с пером/пальцами монитор Cintiq 24HD Touch может одновременно;
- цветовой охват нового интерактивного дисплея составляет 97% AdobeRGB, что позволяет работать с цветом на очень серьезном уровне;
- для возможности отображения полноценного тридцатибитного цвета Cintiq 24HD Touch оснастили поддержкой DeepColor (по интерфейсу DisplayPort). Благодаря этому, устройство способно выводить более 1 млрд. цветовых оттенков, при условии, что софт, система и ПК это поддерживают.
Для полного сравнения «старого» и нового планшетов, в таблице ниже приведены детальные характеристики обеих моделей:
| Cintiq 24HD | Cintiq 24HD touch | |
| Артикул | DTK-2400 | DTH-2400 |
| Общие размеры | 769 мм x 463 мм x 64 мм | 769 мм x 463 мм x 64 мм |
| Вес | 29 кг включая опору-подставку 13,7 кг без опоры-подставки |
28,6 кг включая опору-подставку 13,7 кг без опоры-подставки |
| Входное напряжение | 100 - 240 В перем. тока, 50 Гц/60 Гц | 101 - 240 В перем. тока, 50 Гц/60 Гц |
| Максимальная потребляемая мощность | 71 Вт, 2 Вт в режиме ожидания | 71 Вт, 2 Вт в режиме ожидания |
| Интерфейс | DisplayPort, DVI, VGA, USB | DisplayPort, DVI, VGA, USB |
| Драйверы | Windows (32 / 64 бит): 7, 8 Macintosh®: OS X, версия 10.5.8 или более новые |
Windows (32 / 64 бит): 7, 8 Macintosh®: OS X, версия 10.5.8 или более новые |
| Подставка | гибкая установка положениия | гибкая установка положениия |
| Сертификация | VCCI Class B, FCC Part 15 Subpart B (class B) and C, CE, KCC, BSMI, C-tick, CB, CCC, GOST-R, China RoHS, Korean RoHS, EU RoHS | VCCI Class B, FCC Part 15 Subpart B (class B) and C, CE, KCC, BSMI, C-tick, CB, CCC, GOST-R, China RoHS, Korean RoHS, EU RoHS |
| Монитор | ||
| Тип | a-SI Active Matrix TFT LCD (H-IPS) | a-SI Active Matrix TFT LCD (H-IPS) |
| Размер экрана | 61 cм (24,1") | 61 cм (24,1") |
| Активная зона дисплея (Ш x В), мм | 518 x 324 | 518 x 324 |
| Разрешение | WUXGA (1920 x 1200) | WUXGA (1920 x 1200) |
| Шаг пикселя, мм | 0,27 x 0,27 | 0,27 x 0,27 |
| Глубина цвета | 16,7 млн. цветов / 24 бит | 1,07 миллиарда цветов (DisplayPort), 16,7 млн цветов (DVI/VGA) |
| Яркость, кд/м² | 190 | 300 |
| Коэффициент контрастности | 550:01:00 | 850:01:00 |
| Время отклика, мс | 13 | 13 |
| Угол обзора (л/п), (вверх/вниз) | 89°/89°, 89°/89° | 89°/89°, 89°/89° |
| Технология панел и ввода | Метод электромагнитного резонанса | Метод электромагнитного резонанса |
| Multi-touch | – | да |
| Разрешение сенсорного ввода (multi-touch) | – | 0,1 мм |
| Координатное разрешение, перо | 0,005 мм (5080 линий на дюйм) | 0,005 мм (5080 линий на дюйм) |
| Точность координации | ± 0,5 мм, среднее | ± 0,5 мм, среднее |
| Погрешность планшета (multi-touch) | – | ± 1 мм, в центре |
| Скорость отслеживания, перо | 133 точки в секунду | 133 точки в секунду |
| Скорость отслеживания, планшет | – | 100 точек в секунду |
| Чувствительность к наклону | ± 60° | ± 60° |
| Максимальная высота считывания пера | 5 мм | 5 мм |
| Количество клавиш ExpressKeys | 10, по 5 с каждой стороны планшета | 10, по 5 с каждой стороны планшета |
| Touch Ring | 2, с левой и с правой стороны планшета | 2, с левой и с правой стороны планшета |
Комплектация Wacom Cintiq 24HD Touch. Аксессуары
Коробка с Wacom Cintiq 24HD Touch имеет довольно серьезный вес, как у массивного старого телевизора – около 40 кг. Размеры упакованного устройства также порядочные: сам монитор-планшет немаленький, плюс – аксессуары, пенопластовые демпфера для безопасности транспортировки и т. д. Поэтому сразу совет: доставкой-установкой планшета должны заниматься как минимум два человека.В комплекте с Wacom Cintiq 24HD Touch идут блок питания и аксессуары, упакованные в картонную коробку. Аксессуары представлены в таком ассортименте: перо с кольцом для извлечения грифеля и подставка-стакан для него, удобно хранящая сменные грифели. Также с планшетом укомплектован кабель для подключения устройства к другому типу интерфейса. К слову, производителем монитор-дигитайзер подключен к ПК по DVI, однако пользователю доступны и другие интерфейсы: Display Port, VGA, а также mini-DisplayPort и HDMI (последние два требуют отдельной покупки переходников).
Кроме всего, в комплекте с планшетом-монитором идет диск с необходимыми драйверами и ПО, пакет документации и цветные кольца для персонализации пера (удобно, когда один планшет используют для работы несколько человек).
Стандартный набор аксессуаров к Wacom Cintiq 24HD Touch можно при желании расширять самостоятельно. Монитор-планшет можно «дополнять» целым набором перьев: Classic Pen, цифровым аэрографом AirBrush Pen и др. Также без проблем можно купить всю необходимую мелочевку: сменные грифели Wacom, сменяемые хваты и даже специальную перчатку, с тремя открытыми и двумя закрытыми (мизинцем и безымянным) пальцами. Такая рабочая перчатка позволит избавиться от «лишних» отпечатков на дисплее и случайных реакций емкостного тача, а также минимизировать риск появления мозолей. Три открытых пальца в ней оставлены специально – для работы с multitouch.
Внешний вид и материалы Wacom Cintiq 24HD Touch
Новый Wacom Cintiq 24HD Touch имеет очень прочный, массивный и добротный корпус, выполненный из высококачественного пластика и металла, приятных на ощупь. Устройство выглядит дорого, премиально, и в отношении внешнего исполнения вполне оправдывает свою немаленькую стоимость. Никаких люфтов и скрипов нет, да и быть не может.По дизайну монитор-планшет практически аналогичен предшествующей ему модели Cintiq 24HD. Видимое отличие состоит лишь в том, что новинка оснащена клавишей включения тачскрина, расположенной в верхней правой части панели. Эта кнопка позволяет «с ходу» включать-отключать тач, что достаточно удобно.

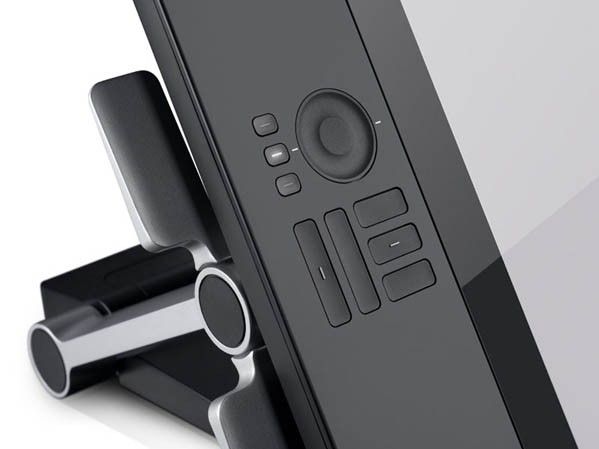

По бокам массивного корпуса Wacom Cintiq 24HD Touch организованы очень широкие панели, которые отлично подходят для расположения рук пользователя. В каждой из них, посредине, располагается блок управляющих элементов, что дает возможность одинаково комфортно работать с планшетом левшам и правшам. Элементы управления состоят из 2 трехрежимных сенсорных колец Touch Ring и 10 программируемых кнопок Express Keys, способных выполнять скриптовые последовательности, имитировать нажатия кнопок клавиатуры, переключать рабочие режимы и т. д. Как отмечалось, управляющие элементы распределены поровну (зеркально) с каждой стороны – кольцо и 5 Express Keys с правой стороны, и столько же с левой.
Возле каждого кольца Touch Ring находится 3 клавиши-переключателя, оснащенные световыми индикаторами. Они выполняют функцию изменения рабочих режимов кольца, которое может использоваться для самых различных задач: выбора размера кисти, переключения слоев в редакторе, разворачивания/масштабирования изображения и пр.
В отличие от всех предыдущих Синтиков (кроме 24HD), монитор-планшет Wacom Cintiq 24HD Touch не имеет сенсорных полосок Touch Strip. В этом отношении он ближе к новым дигитайзерам Intuos Pro, также оснащенным сенсорными кругами.
На левой торцевой стороне Wacom Cintiq 24HD Touch имеется порт USB, могущий использоваться для нескольких задач:
- подключения клавиатуры;
- подключения флешек;
- прямого соединения цветокалибратора с устройством. Это избавляет от необходимости протягивания «хвоста» измерителя от ПК, за что создателям нового Cintiq Touch отдельное спасибо.
Подставка
Как уже упоминалось в начале статьи, общий вес коробки с Wacom Cintiq 24HD Touch колеблется в пределах 40кг, из которых примерно 15 приходятся на подставку. Да, подставка нового монитора-планшета поистине грандиозное дизайнерское сооружение. Однако вес ничто по сравнению с пользой, которую принесло это нововведение. Благодаря продуманной конструкции подставки-противовеса Wacom Cintiq 24HD Touch можно располагать в любом часто используемом (читай – комфортном) положении: горизонтальном, наклонном, ниже уровня стола и т. д. Единственное, что стало недоступно с такой конструкцией, это вращение планшета вокруг своей оси и установка его в вертикальную ориентацию, поскольку подставка «сидит» на двух креплениях, расположенных по бокам устройства.
Однако это не все. На новую опору разработчики Ваком возложили ещё одну миссию. Она служит местом хранения всех базовых кабелей, выходящих из монитора: графического шнура, кабеля питания и пр. Это улучшение было сделано по просьбам пользователей продукции Wacom, которые жаловались на частое задевание и выдергивание проводов из дисплея. Теперь провода не мешают работе, но и для их замены требуется отвертка, что все же лучше, чем частая замена поврежденного кабеля.
Регулировка положения

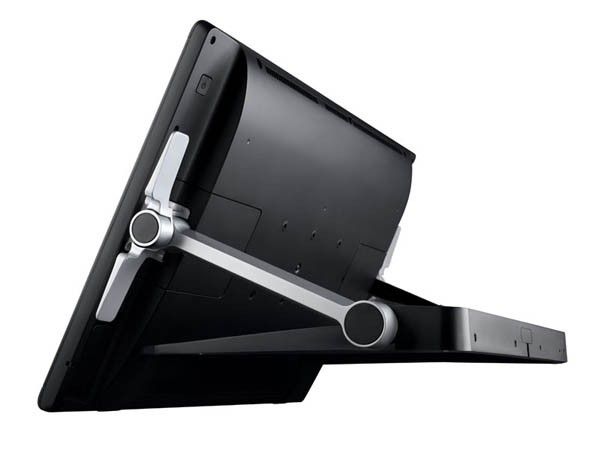

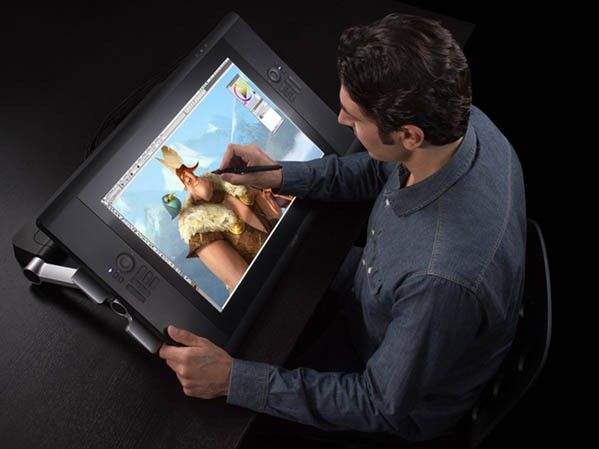

Регулировать рабочее положение Wacom Cintiq 24HD Touch очень удобно. За это отвечают 2 разных механизма. Первый, представляющий собой мощный металлический «лепесток», расположенный с тыльной стороны монитора, позволяет поворачивать устройство, придавая ему «лежащее», «стоящее» или наклонное (под любым углом) положение. Второй, являющий собой небольшой пластиковый язычок, расположенный в центре подставки, дает возможность осуществлять регулировку планшета по высоте: поднимать его в вертикальную позицию, укладывать лицом вверх, опускать ниже уровня стола и т. д. Таким образом, с новым Wacom Cintiq 24HD Touch пользователь получает все степени свободы, исключая поворот дисплея в портретную ориентацию.
Шарнирное крепление подставки Cintiq 24HD Touch имеют настолько тугой ход, что случайное изменение угла наклона монитора-планшета под давлением рук пользователя фактически невозможно.
Настройка планшета Wacom Cintiq 24HD Touch
Wacom Cintiq 24HD Touch обладает очень широким спектром всевозможных пользовательских настроек. Любая функция, кнопка, сенсор Touch Ring и всплывающее круговое меню монитора-планшета легко настраиваются «под себя», устройство кастомизуется под любые выбранные пользователем приложения. Ниже приведен ряд вполне наглядных скриншотов, позволяющих легко разобраться в настройках Wacom Cintiq 24HD Touch.
Как видно на скринах, придумать ещё, чего не хватает в меня настроек устройства крайне сложно.
Начало работы
Wacom Cintiq 24HD Touch прост не только в настройке – начало работы с планшетом тоже не приносит никаких проблем.В зависимости от выбранного подключения монитор-планшет может выполнять разную функцию. Так, если подключить запитанное устройство к ПК шнуром DisplayPort, DVI или VGA, то пользователь получит обычный компьютерный монитор с полуматовым дисплеем. Чтобы активировать остальные функции модели, понадобится создать её подключение к ПК по USB.
Остальное, все, как всегда: установка драйверов (с диска или официального сайта, что предпочтительнее); перезагрузка ПК; первая точная калибровка Wacom Cintiq 24HD Touch, настоятельно рекомендуемая к осуществлению; а далее – удобная и продуктивная работа:).
Матричные тесты Wacom Cintiq 24HD Touch

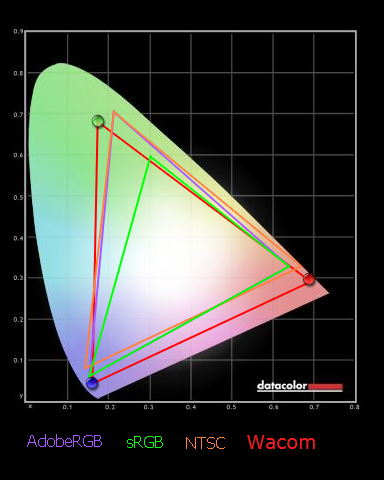

Для тестирования заявленных производителем характеристик матрицы интерактивного планшета мы использовали профессиональный калибратор Spyder 3 Elite Studio SR. Было проверено три основных пункта:1. Цветовой охват. Эта характеристика планшета приятно удивила, поскольку даже несколько превысила заявленные Ваком 97% AdobeRGB.
По тестовому изображению видно, что Wacom Cintiq 24HD Touch отменно передает красные оттенки, а остальные цвета находятся в пределах границ AdobeRGB, что доказывает соответствие матрицы указанным хар-кам.
2. Контрастность. Этот параметр не смог дотянуть до заявленных значений 850:1, показав только 714:1, что является типичным средним показателем для недорогой матрицы IPS.
3. Яркость. Измерение данного параметра также показало некоторое несоответствие – 262 нит против заявленных 300.
Как бы там ни было, но в целом тестовые значения матрицы Wacom Cintiq 24HD Touch находятся на довольно приемлемом уровне
Органы управления. Работа с Wacom Cintiq 24HD Touch
Мультитач

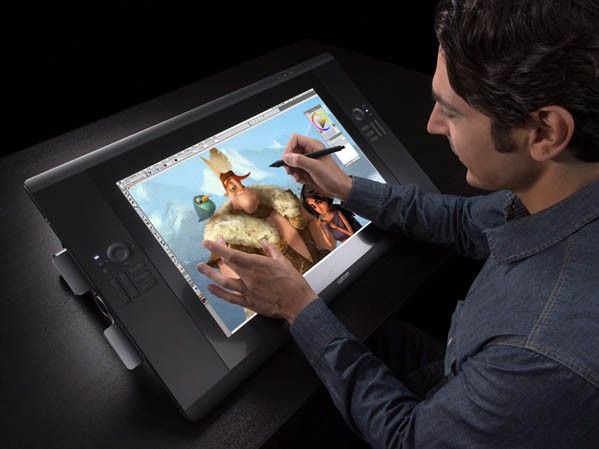

Как уже отмечалось, емкостной multitouch входит в 3 основных отличия Wacom Cintiq 24HD Touch от модели 2012 года Cintiq 24HD. Присутствие этого инструмента в новом мониторе-планшете добавило ему огромный плюс. Работать в приложениях стало проще, в браузере – удобнее. Однако сразу стоит заметить, что не всегда. Тестирование тача в различных приложениях и ОС показало, что они по-разному влияют на корректность его работы. Так, к примеру, он великолепно ведет себя с Windows 8 и чудит с Windows 7. Например, в «семерке» тач не дает нормально масштабировать и прокручивать в браузере, устаешь от рывков, заеданий и торможения. В «восьмерке» такие проблемы не наблюдаются. То же самое происходит и в некоторых приложениях, а также версиях одного и того же приложения. Поэтому стоит особое внимание уделить ОС и программам, с которыми работает устройство.
Аппаратное исполнение тача на высоте, панель чуткая и отзывчивая.
Перо и параллакс
Перо Wacom Cintiq 24HD Touch имеет максимальное на сегодняшний день число уровней чувствительности к давлению (2048), что делает перо очень точным, в особенности в отношении контроля степени прозрачности и размера кисти. Сказать что-либо новое о фирменном пере Grip Pen не получится. Оно такое же, как и в предыдущих Синтиках 22HD и 24HD: сменные цветные кольца, грифели и часть корпуса с кнопками (хват) дают возможность весьма удобно настраивать перо «под себя».Для начала работы с пером, как уже отмечалось, требуется установить драйвер, а также произвести калибровку. После этих манипуляций перо работает замечательно, угол его наклона отслеживается. Примечательно, что благодаря специальной технологии Wacom эффект параллакса (когда курсор визуально располагается не под кончиком пера) компенсируется. Это значит, что приняв рабочее положение и откалибровав монитор уже в такой позиции, пользователь не столкнется с таким явлением. Однако изменение положения и расположение художника под другим углом снова спровоцирует параллакс. Для его устранения опять понадобится калибровка.
ExpressKeys и Touch Ring
Работа с программируемыми кнопками и сенсорным кольцом Wacom Cintiq 24HD Touch оставляет более чем приятные впечатления. ExpressKeys отлично читаются на тактильном уровне, а их грамотная компоновка позволяет «вслепую» выбирать и нажимать клавишу. Привыкаешь к такой работе очень быстро – уже спустя несколько дней пальцы находят нужную кнопку автоматически.Wacom Cintiq 24HD Touch имеет 10 клавиш ExpressKeys с независимой регулировкой функций, что позволяет «вешать» на них все команды, необходимые в быстром доступе. Вкупе с возможностью выбора кончиком пера нужных инструментов это фактически избавляет от необходимости использования шорткатов и клавиатуры. Это одно из самых важных отличий рассматриваемого интерактивного дисплея от дигитайзеров Bamboo и Intuos, при работе с которыми клавиатура очень важна, поскольку существенно ускоряет рабочий процесс.
Итоги
Wacom Cintiq 24HD Touch, несомненно, не зря остается мечтой многих аниматоров, архитекторов, цифровых художников и представителей прочих творческих профессий. Благодаря двухтипному управлению – пальцами и пером, монитор-планшет значительно упрощает и ускоряет работу, даже по сравнению со знаменитыми профессиональными Intuos. Согласитесь, что рисовать по экрану привычнее и нагляднее, чем работать с простыми дигитайзерами, где рука остается на холсте, а глаза прикованы к монитору ПК.
Более всего в новом Wacom Cintiq 24HD Touch впечатляют возможности одновременной работы пером и пальцами, широчайший охват 97% AdobeRGB и поддержка 30-битного цвета DeepColor. Только за этих 3 позиции устройству можно поставить твердую пятерку и присвоить ему звание самого совершенного в техническом и эргономическом отношении профессионального инструмента.
